Реальные измерения литиевых банок (с помощью з/у Opus BT-C100):
1. Старая синяя банка 18650:
- масса: 42,6 г.

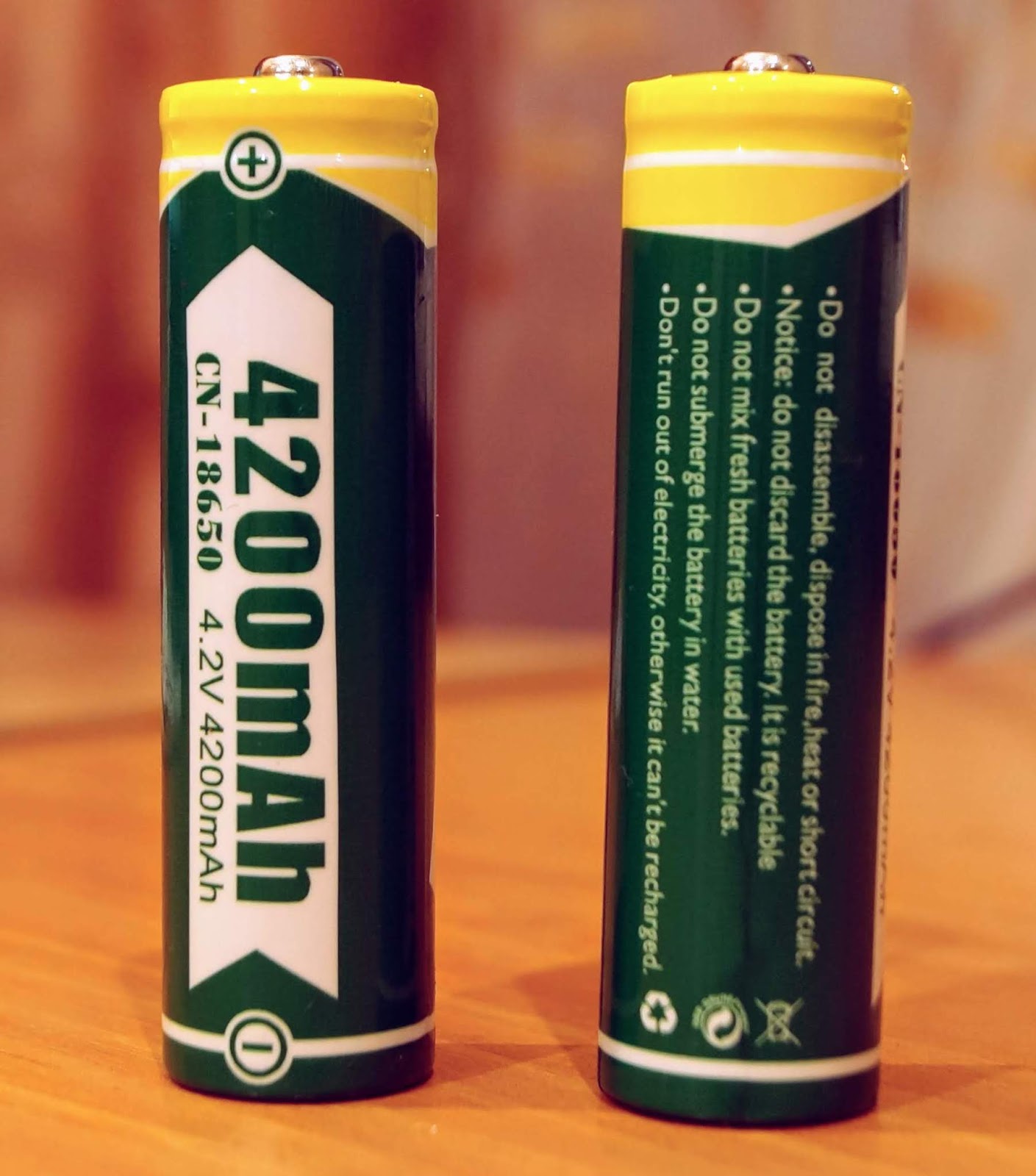

2. Новая банка (июнь 2018) - зелёная 4200 mAh, CN-18650 (на основе кобальта и никеля):
№1
- масса: 37,0 г.
- внутреннее сопротивление: 70 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 1226 mAh (разрядил до напряжения 3,313 В)
Переведём в Вт·ч: 3,7*1,226 = 4,5362 Вт·ч
- ёмкость при заряде током 200 mA: 1280 (зарядил до напряжения 4,182 В)
КПД = (1226/1280)*100% = 95,78%
Среднее арифметическое (3,313+4,182)/2 = 3,7475 ≈ 3,7 В
№2
- масса: 36,6 г.
- внутреннее сопротивление: 72 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 1272 mAh (разрядил до напряжения 3,297 В)
Переведём в Вт·ч: 3,7*1,272 = 4,7064 Вт·ч
- ёмкость при заряде током 200 mA: 1290 (зарядил до напряжения 4,119 В)
КПД = (1272/1290)*100% = 98,6%
Среднее арифметическое (3,297+4,119)/2 = 3,708 ≈ 3,7 В
3. Новая банка (июнь 2018) - красная 4800 mAh, Ultra Fire, BRC-18650 (низкотоковый аккумулятор на основе кобальта):
- масса: 24,4 г.
- внутреннее сопротивление: 145 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 500 mAh (разрядил до напряжения 3,388 В)
Переведём в Вт·ч: 3,7*0,500 = 1,85 Вт·ч
- ёмкость при заряде током 200 mA: 588 (зарядил до напряжения 4,114 В)
КПД = (500/588)*100% = 85%
Среднее арифметическое (3,388+4,114)/2 = 3,751 ≈ 3,7 В
4. Синяя банка GB 14500 (июнь 2018):
- масса: 16,1 г.
- внутреннее сопротивление: 156 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 366 mAh (разрядил до напряжения 3,380 В)
Переведём в Вт·ч: 3,7*0,366 = 1,3542 Вт·ч
- ёмкость при заряде током 200 mA: 371 (зарядил до напряжения 4,123 В)
КПД = (366/371)*100% = 98,65%
Среднее арифметическое (3,380+4,123)/2 = 3,7515 ≈ 3,7 В
Примечания:
1. Объём банки 18650 в л: 3,1459*[(0,18/2)^2]*0,65 ≈ 0,01654 л
2. Объём банки 14500 в л: 3,1459*[(0,14/2)^2]*0,50 ≈ 0,00770 л
3. Пальчиковый (АА) аккумулятор - это банка 14500.
4. Для Ni-Mg АКБ 1,2 В 1900 mAh [1,2*1,9 = 2,28 Вт·ч] (размер AA, масса 26,5 г.):
- плотность энергии на единицу массы: 2,28/0,0265 ≈ 86 Вт·ч/кг
- удельная плотность энергии на единицу объема: 2,28/0,00770 ≈ 296,1 Вт·ч/л
1. Старая синяя банка 18650:
- масса: 42,6 г.
2. Новая банка (июнь 2018) - зелёная 4200 mAh, CN-18650 (на основе кобальта и никеля):
№1
- масса: 37,0 г.
- внутреннее сопротивление: 70 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 1226 mAh (разрядил до напряжения 3,313 В)
Переведём в Вт·ч: 3,7*1,226 = 4,5362 Вт·ч
Плотность энергии на единицу массы: 4,5362/0,037 = 122,6 Вт·ч/кг
Удельная плотность энергии на единицу объема: 4,5362/0,01654 = 274,3 Вт·ч/л- ёмкость при заряде током 200 mA: 1280 (зарядил до напряжения 4,182 В)
КПД = (1226/1280)*100% = 95,78%
Среднее арифметическое (3,313+4,182)/2 = 3,7475 ≈ 3,7 В
№2
- масса: 36,6 г.
- внутреннее сопротивление: 72 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 1272 mAh (разрядил до напряжения 3,297 В)
Переведём в Вт·ч: 3,7*1,272 = 4,7064 Вт·ч
Плотность энергии на единицу массы: 4,7064/0,0366 = 128,6 Вт·ч/кг
Удельная плотность энергии на единицу объема: 4,5362/0,01654 = 284,5 Вт·ч/л- ёмкость при заряде током 200 mA: 1290 (зарядил до напряжения 4,119 В)
КПД = (1272/1290)*100% = 98,6%
Среднее арифметическое (3,297+4,119)/2 = 3,708 ≈ 3,7 В
3. Новая банка (июнь 2018) - красная 4800 mAh, Ultra Fire, BRC-18650 (низкотоковый аккумулятор на основе кобальта):
- масса: 24,4 г.
- внутреннее сопротивление: 145 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 500 mAh (разрядил до напряжения 3,388 В)
Переведём в Вт·ч: 3,7*0,500 = 1,85 Вт·ч
Плотность энергии на единицу массы: 1,85/0,0244 = 75,8 Вт·ч/кг
Удельная плотность энергии на единицу объема: 1,85/0,01654 = 111,9 Вт·ч/л- ёмкость при заряде током 200 mA: 588 (зарядил до напряжения 4,114 В)
КПД = (500/588)*100% = 85%
Среднее арифметическое (3,388+4,114)/2 = 3,751 ≈ 3,7 В
- масса: 16,1 г.
- внутреннее сопротивление: 156 мОм
- ёмкость при разряде током 200 mA (реальная ёмкость): 366 mAh (разрядил до напряжения 3,380 В)
Переведём в Вт·ч: 3,7*0,366 = 1,3542 Вт·ч
Плотность энергии на единицу массы: 1,3542/0,0161 = 84,1 Вт·ч/кг
Удельная плотность энергии на единицу объема: 1,3542/0,0077 = 175,9 Вт·ч/л- ёмкость при заряде током 200 mA: 371 (зарядил до напряжения 4,123 В)
КПД = (366/371)*100% = 98,65%
Среднее арифметическое (3,380+4,123)/2 = 3,7515 ≈ 3,7 В
Примечания:
1. Объём банки 18650 в л: 3,1459*[(0,18/2)^2]*0,65 ≈ 0,01654 л
2. Объём банки 14500 в л: 3,1459*[(0,14/2)^2]*0,50 ≈ 0,00770 л
3. Пальчиковый (АА) аккумулятор - это банка 14500.
4. Для Ni-Mg АКБ 1,2 В 1900 mAh [1,2*1,9 = 2,28 Вт·ч] (размер AA, масса 26,5 г.):
- плотность энергии на единицу массы: 2,28/0,0265 ≈ 86 Вт·ч/кг
- удельная плотность энергии на единицу объема: 2,28/0,00770 ≈ 296,1 Вт·ч/л
